Magni Awtomatiċi tal-Iwweldjar tal-Ħjata Ċirkolari TIG Għall Pot

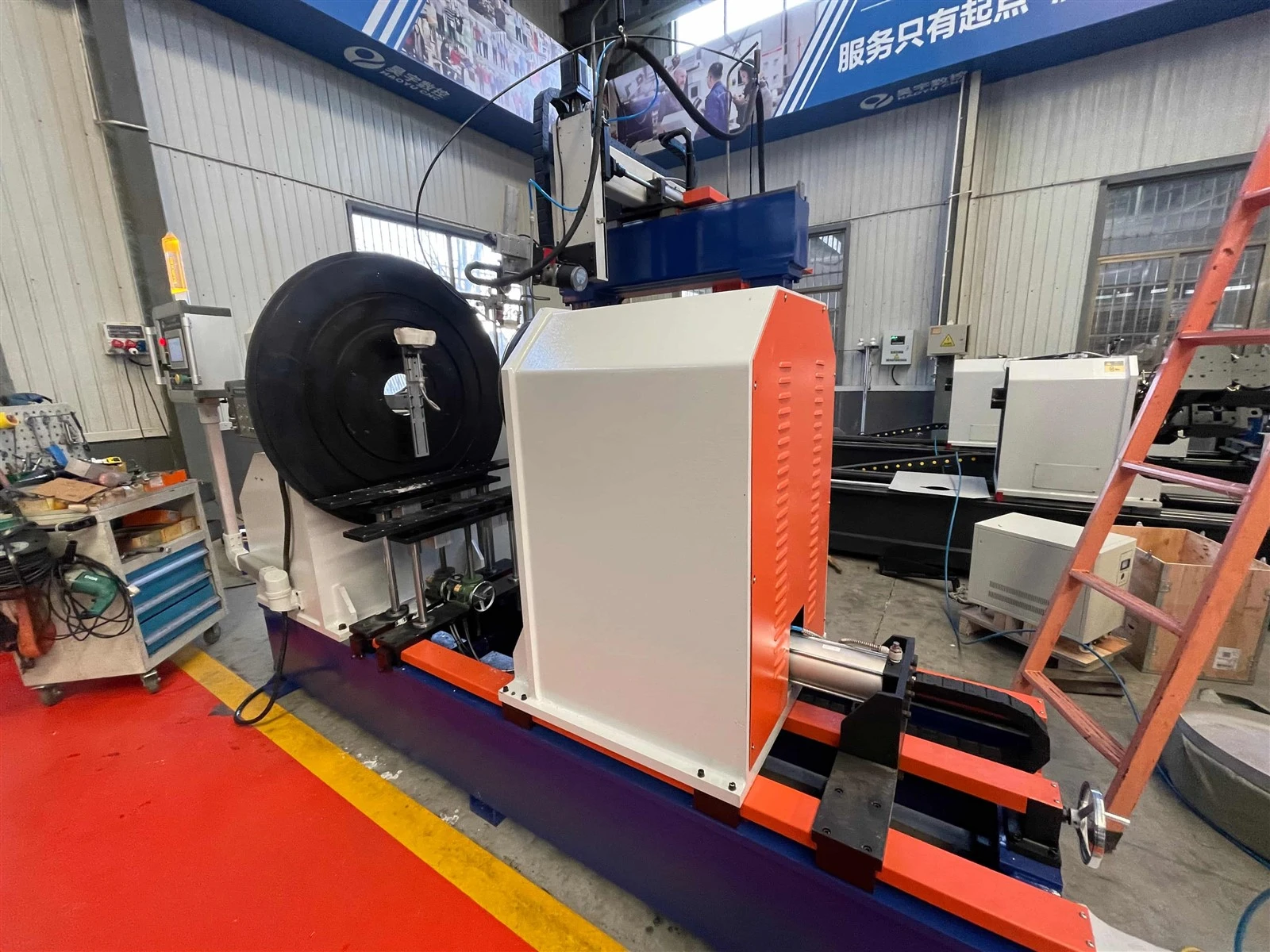

Magna awtomatika tal-iwweldjar tal-ħjata ċirkolari

Dan it-tagħmir huwa magna awtomatizzata tal-iwweldjar tal-gass inert tat-tungstenu ċirkonferenzjali (TIG) iddisinjata speċifikament għal oġġetti tal-kċina tondi u ċilindriċi (bħal qsari tal-istainless steel, qsari tal-aluminju, u qsari tal-qiegħ komposti-).

Jintuża prinċipalment għall-iwweldjar ċirkonferenzjali tal-korp tal-borma u l-qiegħ (saff wieħed-jew qiegħ kompost), u jista 'jintuża wkoll għall-iwweldjar ta' trajettorji ċirkolari bħal ħdejjed tar-rimm tal-borma u pjanċi li jsaħħu l-widna tal-borma. It-tagħmir jadotta mod ta 'rotazzjoni tal-biċċa tax-xogħol u iffissar tat-torċ tal-iwweldjar, flimkien ma' teknoloġija tal-iwweldjar tal-wajer sħun u kiesaħ TIG, li jiżgura weldjaturi estetikament pjaċir, l-ebda porożità, u wweldjar b'ġenb wieħed-b'iffurmar b'żewġ naħat-. Huwa adattat għall-produzzjoni tal-massa f'industriji bħal utensili tal-kċina, inforor tal-apparat, u tankijiet taħt pressjoni.





Magna tal-iwweldjar tal-ħjata awtomatika TIG għall-borma

Dijametru applikabbli tal-biċċa tax-xogħol	100mm-600mm (personalizzabbli)
Għoli tal-biċċa tax-xogħol applikabbli	50mm-300mm
Materjal tal-biċċa tax-xogħol	Stainless Steel (201/304/316), Aluminju u Ligi tal-Aluminju, Azzar tal-Karbonju
Ħxuna tal-biċċa tax-xogħol	0.6mm-3.0mm (Aluminju Inqas minn jew ugwali għal 4.0mm)
Veloċità tal-welding	0.2-5.0rpm (aġġustabbli mingħajr pass)
Metodu tat-tkessiħ tat-torċ tal-welding	Tkessiħ bl-Ilma (Rakkomandat 200A jew ogħla) / Tkessiħ bl-Arja (Taħt 200A)
Qawwa tal-input nominali	3-fażi 380V+10% 50HZ
Qawwa nominali	Madwar. 15-25kVA (skont il-konfigurazzjoni tal-provvista tal-enerġija tal-iwweldjar)
Kurrent tal-iwweldjar	AC/DC Pulse 5A-400A
Sistema ta 'kontroll	PLC + Touch Screen (Funzjoni ta 'ħażna ta' parametri standard)





Magni tal-iwweldjar tal-ħjata għall-bejgħ

• Weldjaturi estetikament pjaċevoli: L-ark stabbli tal-iwweldjar TIG u l-input tas-sħana konċentrat jirriżultaw f'mudell ta 'skala ta' ħut -uniformi fuq il-wiċċ tal-weldjatura, li ma jeħtieġ l-ebda tħin jew illustrar żgħir biss.
• Awtomazzjoni ta '-effiċjenza għolja: Il-funzjoni tal-memorja PLC standard tippermetti sejħa lura tal-parametri meta tbiddel it-tipi ta' bors, u telimina l-ħtieġa għal aġġustamenti ripetuti.
• Adattat għall-iwweldjar tal-qiegħ kompost: Tista 'tiġi miżjuda sistema ta' wajer sħun biex issolvi l-isfidi tal-iwweldjar ta 'qigħan kompost tal-aluminju (bħal azzar li ma jissaddadx + aluminju + azzar li ma jissaddadx), tnaqqas b'mod effettiv il-porożità.
• Protezzjoni tas-sigurtà: -Allarm ta' temperatura żejda, protezzjoni taħt-vultaġġ/-kurrent żejjed.





1.Il-funzjoni ta 'dan iċ-ċilindru hija li tippermetti spazju biżżejjed għat-tagħbija u l-ħatt qabel l-iwweldjar, u biex ipoġġi b'mod preċiż iċ-ċilindru fil-ħjata tal-weldjatura wara li titlesta t-tagħbija, u b'hekk jinkiseb iwweldjar preċiż.



2.Il-kap tal-iwweldjar huwa mgħammar b'mekkaniżmu ta 'swing tax-xellug-lemin u mekkaniżmu ta' moviment tal-lemin-l isfel biex jissodisfa l-ħtiġijiet tal-iwweldjar ta 'partikolari ta' daqsijiet differenti. Il-mekkaniżmu ta 'swing tax-xellug-lemin imexxi t-torċ tal-iwweldjar biex jitbandal regolarment lateralment tul il-wisa' tal-weldjatura, iżid b'mod effettiv il-kopertura taż-żona affettwata tas-sħana- u jippermetti l-formazzjoni ta '-ħin wieħed ta' weldjaturi usa ', ittejjeb b'mod sinifikanti l-effiċjenza tal-iwweldjar u l-kwalità tad-depożizzjoni. Il-mekkaniżmu tal-moviment tal-lemin-l isfel huwa prinċipalment responsabbli għall-aġġustament tal-pożizzjoni vertikali tat-torċ tal-iwweldjar. Jista 'jallinja b'mod preċiż it-torċa skont il-bidliet fid-dijametru jew l-għoli tal-biċċa tax-xogħol, u jiżgura li l-elettrodu tat-tungstenu dejjem iżomm it-tul u l-angolu tal-ark ottimali mal-weldjatura tal-oġġetti tal-kċina, u b'hekk jadatta għall-iwweldjar ta' biċċiet tax-xogħol ta 'daqsijiet differenti.



3.Matul il-proċess tal-iwweldjar, il-funzjoni tiegħu hija li jsuq il-korp tat-tailstock biex jimxi malajr u bla xkiel axialment skont it-tul tal-partikolari tal-kċina jew il-pożizzjoni tal-ikklampjar tiegħu permezz tal-estensjoni u l-irtirar taċ-ċilindru, u b'hekk jikseb appoġġ flessibbli u pożizzjonament għal oġġetti tal-partikolari ta 'speċifikazzjonijiet differenti. Il-metodu mmexxi minn ċilindru-jagħmel il-tailstock jiċċaqlaq malajr u huwa faċli biex jiġi kkontrollat. Normalment jintuża flimkien ma 'valv tat-throttle biex jinkiseb waqfien tal-buffer fl-aħħar tal-puplesija, u biex tinkiseb rabta ta' interlocking mal-azzjonijiet tal-ikklampjar u tal-iwweldjar tal-għodda tal-magni permezz ta 'sinjali elettriċi, li jiżguraw l-istabbiltà u l-effiċjenza tal-ikklampjar tal-partikolari waqt l-iwweldjar li jdur.



4.Torċi tal-iwweldjar tipikament jimpjegaw struttura mkessħa bl-ilma-biex jifilħu s-sħana ġġenerata waqt l-iwweldjar kontinwu, u jiżguraw stabbiltà fuq perjodi estiżi. Mekkaniżmu tal-ikklampjar tal-elettrodu tat-tungstenu ta '-preċiżjoni għolja huwa inkorporat biex jiggarantixxi l-allinjament kostanti tal-ark u t-tul tal-ark hekk kif l-ark idur fuq il-ħjata ċirkonferenzjali tal-weldjatura tal-oġġetti tal-kċina. Għal materjali tal-partikolari użati b'mod komuni bħall-istainless steel, l-aluminju u l-ligi tal-aluminju, id-disinn tat-torċ tal-iwweldjar għandu jqis ukoll il-protezzjoni tal-gass. L-istruttura taż-żennuna ottimizzata u l-kanali tal-fluss tal-arja joħolqu tarka protettiva tal-fluss laminari stabbli, li tipprevjeni b'mod effettiv l-ossidazzjoni tal-weldjatura.



5.Iċ-ċokk fil-kaxxa tal-magħżel jaġixxi bħala "gripper tal-qawwa tal-iċċentrazzjoni", il-funzjoni ewlenija tiegħu hija li tikklampja b'mod preċiż l-oġġetti tal-kċina ta 'dijametri differenti permezz ta' moviment sinkroniku radjali, u jiżgura li ċ-ċentru tar-rotazzjoni tal-biċċa tax-xogħol jikkoinċidi mal-assi tal-magħżel. Dan huwa fundamentali biex tiġi ggarantita l-preċiżjoni tal-formazzjoni tal-weldjatura. Iċ-ċokk fil-tailstock primarjament iservi bħala "follow-support", bil-shims tiegħu li jipprovdu preload axjali biex jipprevjenu d-deformazzjoni tal-biċċa tax-xogħol u ż-żlieq taħt temperaturi għoljin tal-iwweldjar, filwaqt li jipproteġi wkoll l-uċuħ illustrati tal-ħajt ta 'ġewwa jew tal-qiegħ tal-partikolari minn marki tal-ikklampjar jew grif.

6.Renderings





Magna tal-iwweldjar tal-ħjata ċirkulari





1.Normally se nużaw każ ta 'plywood tal-fumigazzjoni għall-ippakkjar; għal xi magna kbira, nistgħu nużaw pallet tal-azzar u film tal-plastik cover.All magni huma żebgħa b'żebgħa kontra s-sadid jew żejt qabel ma titlaq mill-fabbrika.
2.Package jista 'jkun bħala ħtieġa tal-klijenti
