Magni tal-Iwweldjar Awtomatiku Ċirkolari Esterni

Aħna nipprovdu soluzzjonijiet u proċessi ta 'wweldjar adattati bħall-iwweldjar TIG u l-iwweldjar MIG/MAG ibbażati fuq ir-rekwiżiti tal-iwweldjar tal-klijenti tagħna. Aħna se nużaw magna tal-iwweldjar MIG/MAG ddedikata għall-iwweldjar ta 'overlay ċilindriku estern bħala eżempju biex nispjegaw l-informazzjoni tal-bidla tal-komponent tal-magna.

• Torċa tal-welding hija ffissata waqt li l-biċċa tax-xogħol tkun iddur, il-pożizzjoni tal-iwweldjar hija orizzontali.
• Il-biċċa tax-xogħol hija kklampjata u ddur mill-apparat u sostnuta minn bracket tal-ballun universali.
• Il-magna għandha vultaġġ għoli u prestazzjoni ta 'tmigħ tal-wajer bil-mod, li tiggarantixxi t-tqabbid tal-ark affidabbli. Il-magna għandha wkoll vultaġġ baxx tal-iwweldjar u kurrent baxx għall-mili tal-crater.
• Jadotta l-mod ta ' tmigħ tal-wajer tat-tip push-, biex jiggarantixxi l-istabbiltà tal-għalf.
• Torċa tal-welding tista 'timxi lonġitudinali biex tlesti l-iwweldjar kollu.
• PLC jikkontrolla l-operazzjoni kollha tal-magna. Il-veloċità tar-rotazzjoni tal-biċċa tax-xogħol hija aġġustata minn inverter, aġġustament stepless, biex ittejjeb l-affidabilità.
• Il-mod tal-iwweldjar u l-ispeċifikazzjoni tal-iwweldjar jistgħu jiġu ssettjati minn qabel, ssejvjati u mfakkra. Permezz ta' touch man-interface tal-magna, huwa konvenjenti li timmodifika l-parametru u taqleb l-istatus permezz tal-man-machine touch screen.
• Torċa tal-iwweldjar tista 'tiġi aġġustata 'l fuq u' l isfel, ix-xellug u l-lemin u dawra angolata biex tissodisfa r-rekwiżit tal-iwweldjar.

Kompożizzjoni tat-Tagħmir

Tikkonsisti f'ras ta 'deċelerazzjoni elettrika, tagħmir, mekkaniżmu konduttiv, mekkaniżmu ta' kklampjar u aġġustament tat-torċ tal-iwweldjar, mekkaniżmu ta 'ċaqliq axjali CNC, bracket mobbli aġġustabbli, sistema ta' kontroll elettriku, riżors ta 'enerġija tal-welding u sistema pnewmatika.

1. Torċa tal-iwweldjar tista 'tiġi aġġustata 'l fuq u' l isfel (ċilindru pnewmatiku), naħa għal oħra u dawra angolata. Il-magna hija mgħammra b'torċ tal-iwweldjar MAG 1pc.

Il-moviment tar-ras tal-welding huwa mmexxi minn servo motor.

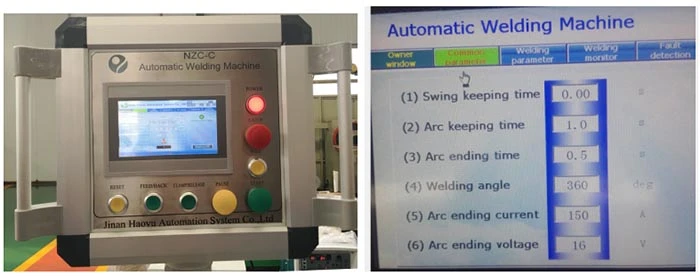

 2.Ġappun OMRON PLC u touch screen huma użati biex jikkontrollaw il-magna kollha. Bl-għajnuna tat-touch man-interface tal-magna, il-mod tal-iwweldjar u l-ispeċifikazzjoni jistgħu jiġu ssettjati minn qabel, maħżuna u rkuprati. Se jkun hemm allarm ta 'ħsara u indikazzjoni waqt il-proċess tal-iwweldjar, bħal wajer imwaħħal, wajer imblukkat, eċċ.

3. Imbotta-wire feeder tat-tip jaħdem b'mod stabbli. Il-magna hija b'vultaġġ għoli ta 'wweldjar u prestazzjoni ta' tmigħ tal-wajer bil-mod, li tiggarantixxi t-tqabbid tal-ark affidabbli. Il-magna hija wkoll b'vultaġġ baxx ta 'wweldjar u kurrent baxx ta' wweldjar għall-mili tal-crater.

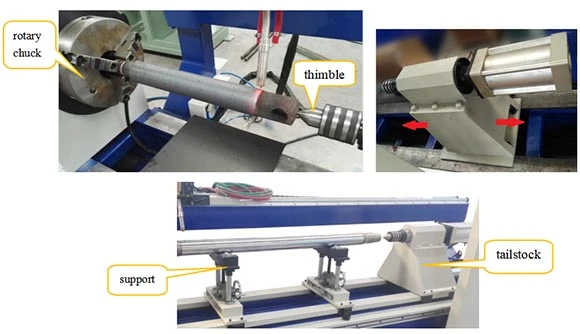

4. Il-pajp huwa ffissat mill-ċokk li jdur, u sostnut mill-parentesi tar-roti tal-irrumblar. Ballun universali jiżgura li huwa flessibbli u konvenjenti li jdur. Id-distanza bejn l-appoġġi tista 'tiġi aġġustata skont it-tul tal-pajp.

5. Torch tal-Iwweldjar ta 'Tmigħ Pnewmatiku u Mekkaniżmu Oxxillanti

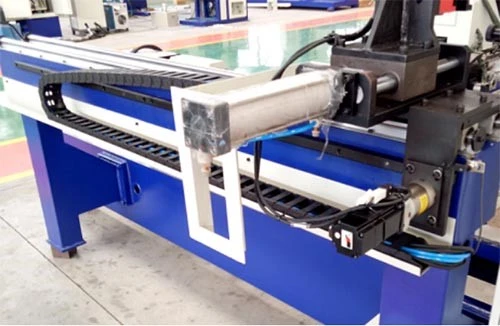

It-torċ tal-iwweldjar timxi 'l quddiem-lura misjuqa minn ċilindru tal-arja, biex tilħaq il-bidla bejn il-preparazzjoni u l-istazzjon tal-iwweldjar. Mekkaniżmu oxxillanti huwa magħmul minn mutur stepper, kamin tal-ballun u ferrovija lineari, eċċ. Jadotta struttura tat-tip magħluqa, jipproteġi l-proċess mit-trab u t-tixrib. Frekwenza ta 'oxxillazzjoni tat-torċa, ambitu ta' oxxillazzjoni, ħin ta 'oxxillazzjoni, distanza ta' rfigħ, numri ta 'rfigħ jistgħu jiġu kkontrollati minn sistema CNC.

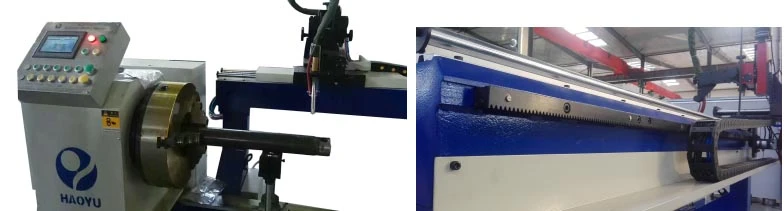

6.Renderings

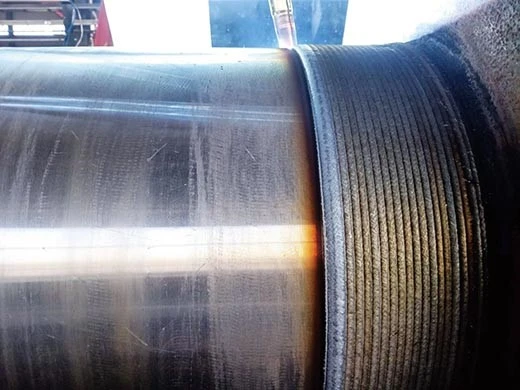

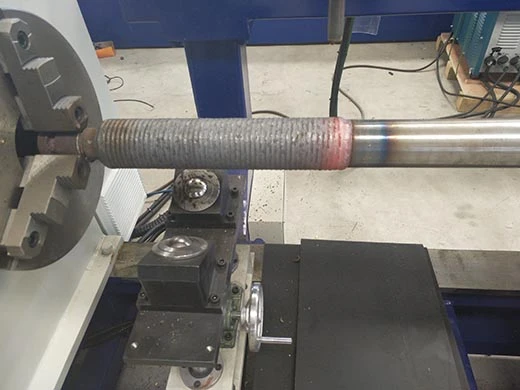

Magna esterna tal-iwweldjar ċirkolari overlay
